OPIS

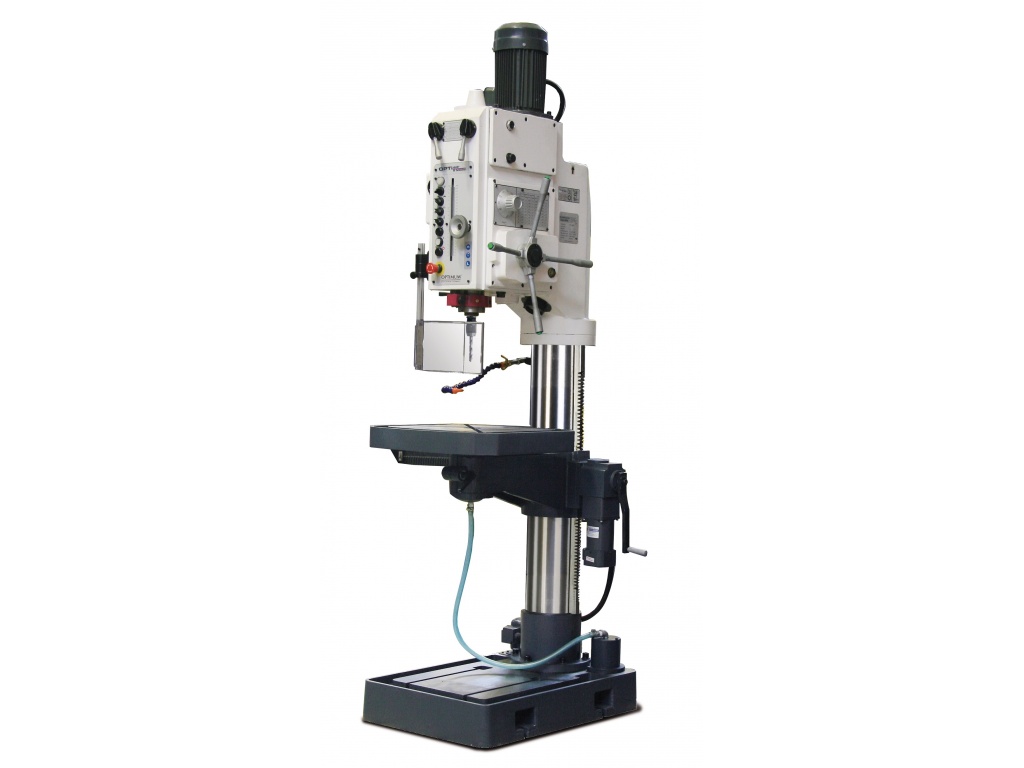

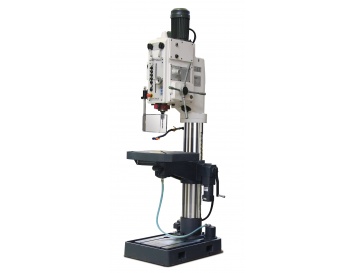

B 50GSM Wiertarka kolumnowa nr art.3034500
Opis produktu
-Ciężka, masywna wersja żeliwna
-Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni
zanurzonym w oleju
-Wysoka dokładność ruchu obrotowego dzięki hartowanemu i szlifowanemu
wrzecionu głównemu
-Dwustopniowy silnik napędowy
-Automatyczne smarowanie koła zębatego poprzez pompę olejową

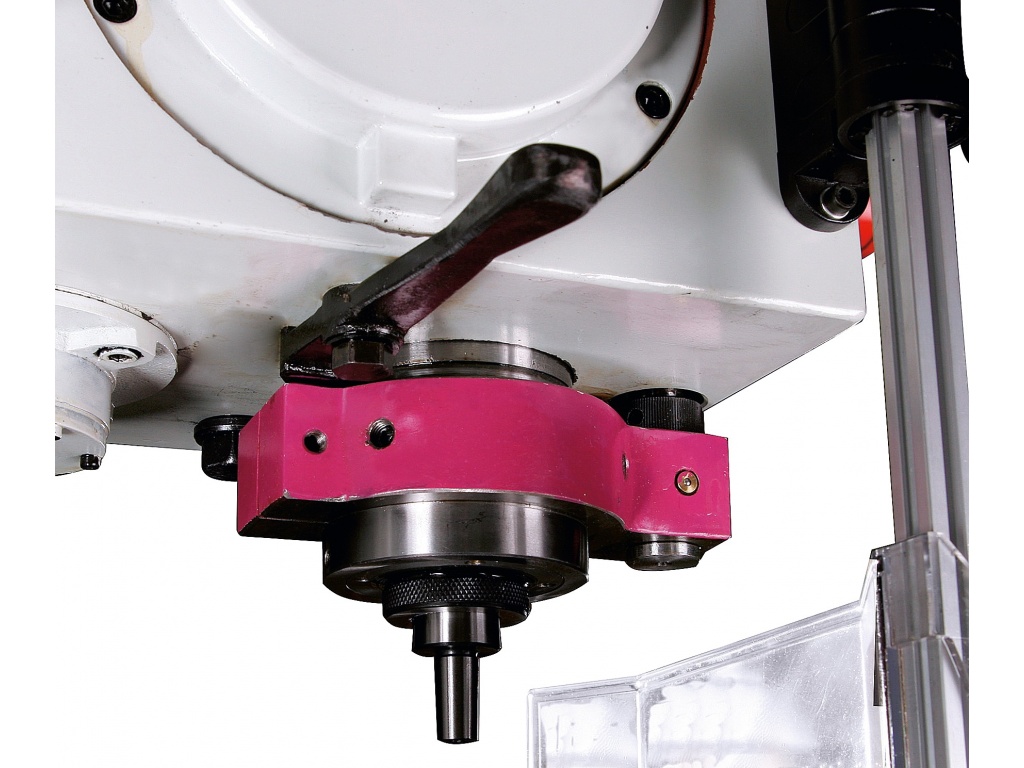

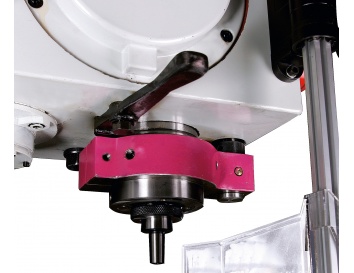

-Mechanizm do gwintowania
-Zamykany włącznik główny i wyłącznik ochronny silnika
-Lampa wbudowana we wrzecienniku
Model |
B 50GSM |
Nr artykułu |
3034500 |
Dane techniczne |
Napięcie elektryczne |
400 v / 3 Ph ∼50 Hz |
Całkowita moc zainstalowania |
3,0 / 2,4 kW |
Moc silnika pompy chłodziwa |
40 W |
Wydajność wiercenia |
Średnica wiercenia w stali (S235JR) |
Ø 50 mm |
Średnica wiercenia ciągłego w stali (S235JR) |
Ø 45 mm |
Gwintowanie
w stali (S235JR) |
M 24 |
Mocowanie wrzeciona |
Wysuw tulei wrzeciona |
230 mm |
Mocowanie we wrzecionie |
MK 4 |
Odległość wrzeciona od kolumny |
375 mm |

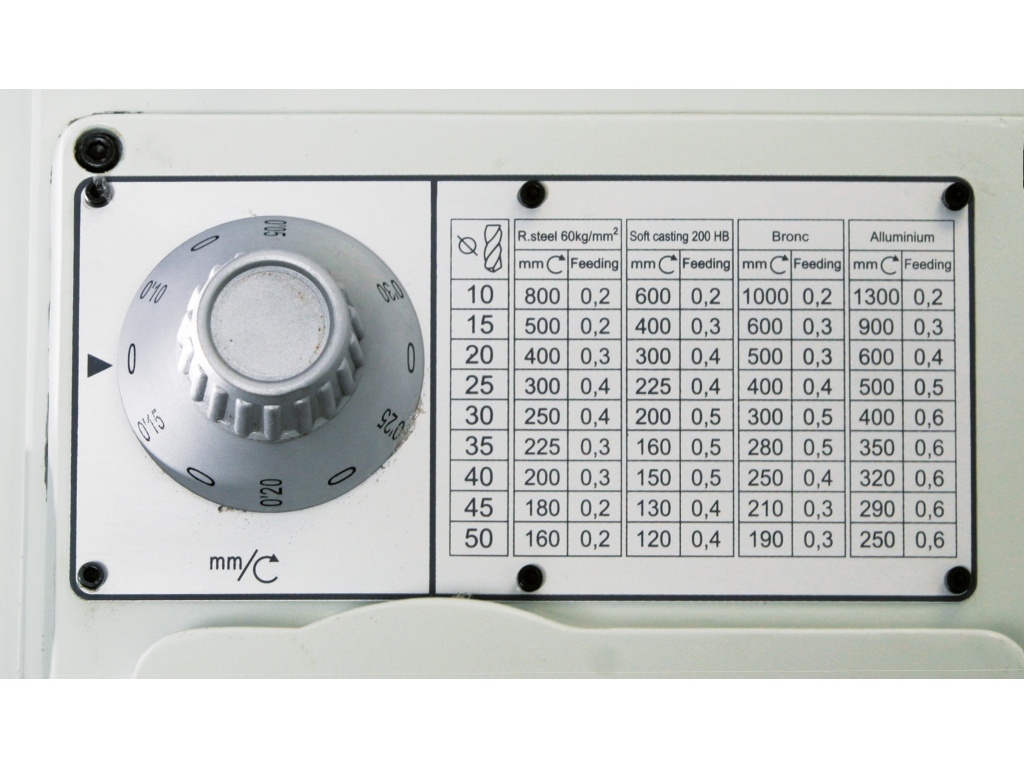

Automatyczny posuw tulei |
6 stopni, 0,05-0,3 mm/obr |
Prędkości obrotowe |
Zakres prędkości obrotowych wrzeciona |
54 – 2.090 min-1 |
Liczba stopni |
18 stopni |
Stół wiertarski |
|
Powierzchnia robocza stołu wiertarskiego
długość x szerokość |
600 x 600 mm |
Szerokość rowka teowego |
18 mm |
Maksymalne obciążenie stołu
wiertarskiego |
300 kg |
Przechył / Obrót stołu roboczego |
± 90° |
Odstęp wrzeciono – stół wiertarski |
max. 800 mm |
Podstawa maszyny |
Powierzchnia robocza podstawy dł. x szer. |
600 x 520 mm |
Szerokość rowka teowego / Ilość / Rozstaw |
18 mm / 2 / 280 mm |
Odstęp wrzeciono – podstawa maszyny |
max. 1 300 mm |
Wymiary |
Średnica kolumny |
Ø 200 mm |
Dł. x szer. x wys. |
985 x 775 x 2 460 mm |
Ciężar całkowity |
950 kg |
Wyposażenie standardowe:
-Uchwyt wiertarski samozaciskowy (1 – 16 mm)
-Stożek Morse’a MK 4
-Rowki teowe
